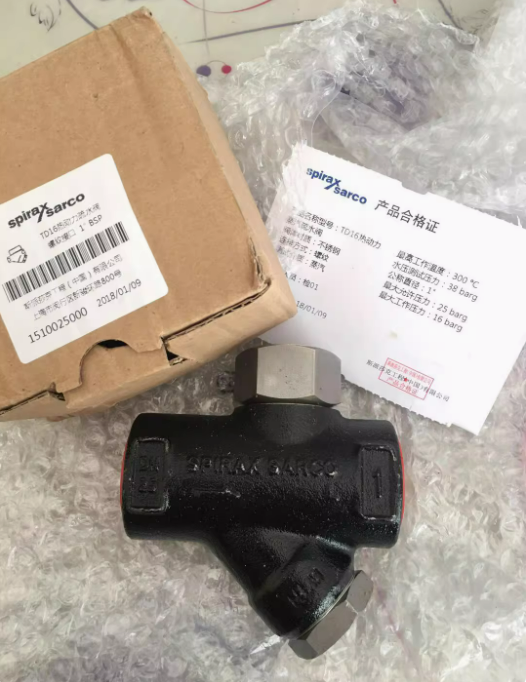

TD16热动力型蒸汽疏水阀应用于低排量蒸汽主管及伴热管线，并适用于压力、温度及排量在其限定范围内的其它应用。最高工作压力16 barg。
限制条件
最大阀体设计条件--------PN 25
PMA-最大允许压力-------25 bar g
TMA-最大允许温度------300℃
PMO-最大工作压力-----16 bar g
TMO.最大工作温度------300C .
最大冷态测试压力-------38 bar g
注:在工作状态下，最大工作背压不能超过进口压力的80%，否则疏水阀不能关闭。
口径和管道连接
TD16 1/2”--3/4" --1",BSP(BS21)或NPT螺纹连接
TD16F DN15,20和25,PN16法兰连接
