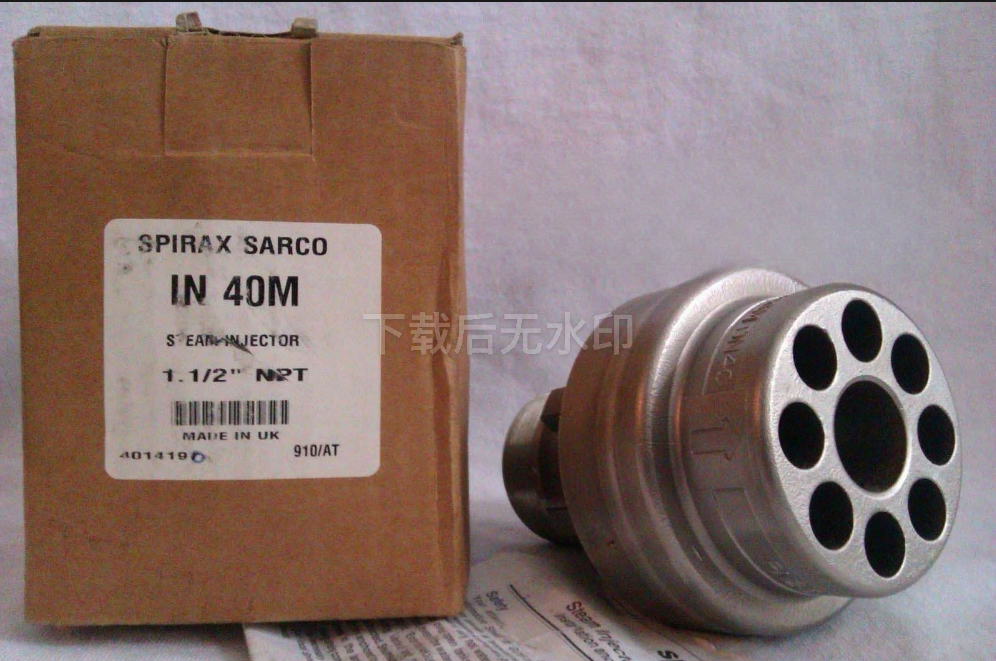

IN40M蒸汽喷射器 斯派莎克喷射器IN15 IN25 IN40不锈钢进口喷射器

图文详情

斯派莎克IN15蒸汽喷射器，斯派莎克IN25M喷射器，斯派莎克IN40M喷射器

斯派莎克蒸汽喷射器使用蒸汽来加热水或其他流体。工作时，蒸汽的喷射器将液体从环形孔吸入，混合，再将加热后的热水喷入水箱中。喷射器引起的循环确保了充分的混合，避免了温度分层差异。三种口径的喷射器，可适用于非常广泛的应用范围。

最小的IN15型上有内/外螺纹，可直接安装在水箱壁上，也可由管道接入水箱中。

IN25M和IN40M则有外螺纹和对焊型，安装同IN15。

在要求更高的流量时，可以平行安装两个或多个喷射器

主要特点：

-全不锈钢材质

-锅炉给水加热和除氧的理想应用

-水和其他流体的有效的蒸汽加热

-加热、混合和循环-无运动部件

-紧凑的设计-噪声和振动最小化

压力温度限制

本体设计等级                                PN25

最小工作压力                                0.5bar g

最大饱和蒸汽条件                            17bar g@207℃

最高加热温度（开式水箱）                    90℃

材质

奥氏体不锈钢316L

尺寸/重量（近似）mm/kg

型号             A                  B                C                重量

IN15           1/2''         205         28           0.4

IN25 M         1''           84          71           0.8

IN40M         11/2''       115         88           1.6

可供型号

IN15,1/2''内螺纹和1''外螺纹，BSPT或NPT

其他喷射器选择如下：

                         IN25M           IN40M

BSPT外螺纹                1''               11/2''

NPT外螺纹                1''               11/2''

对焊                  1''Schedule80       11/2''Schedule80
安全信息，安装和维修

详细的安装和维修指南随产品提供。

安装注意事项

喷射器安装在水箱中较低的位置，最好是位于中线，水平喷射蒸汽。管道可以在水箱中，也可以在水箱外。蒸汽管道必须固定良好，防止振动和水箱壁的应力。建议在螺纹接口使用合适的粘合剂。

管道的口径与喷射器的口径相同，例如，IN25M的喷射器使用25mm的管道。对多个喷射器的情况，管道口径如下：

  喷射器数量           型号              最小管径

       2               IN15               20mm

       2               IN40M               65mm

       3               IN40M               80mm

两个喷射器之间，或喷射器与水箱壁之间至少要保证150mm的距离，同时喷射器的出口则应尽可能远离水箱壁。
